Як розташовуються знаки 1.31 «Наближення до залізничного переїзду»

Розглядаємо групу попереджувальних знаків, які стосуються проїзду залізничних переїздів.

В ПДР передбачено 5 груп знаків, які стосуються проїзду залізничних переїздів.

  1. Знак 1.27 «Залізничний переїзд із шлагбаумом».
  2. Знак 1.28 «Залізничний переїзд без шлагбаума».
  3. Знак 1.29 «Одноколійна залізниця» – позначає залізничний переїзд, не обладнаний шлагбаумом, який має одну колію.
  4. Знак 1.30 «Багатоколійна залізниця» – позначає залізничний переїзд, не обладнаний шлагбаумом, який має декілька колій.
  5. 31.1 – 1.31.6 «Наближення до залізничного переїзду» – додатково попереджають водіїв про наближення до залізничного переїзду поза населеними пунктами.

Треба запам’ятати два нюанси:

  1. Знаки 31.1-1.31.6 в населених пунктах не використовуються, а тільки поза населеними пунктами.
  2. Знаки 1.29 та 1.30 не використовуються разом із знаком 1.27, а лише зі знаком 1.28.

Для того, щоб краще зрозуміти та запам’ятати ці нюанси використання знаків, можна їх звести в одну табличку, в якій буде чотири різні варіанти, в залежності, де розташований переїзд та обладнаний він шлагбаумом чи ні:

  1. Залізничний переїзд зі шлагбаумом в населеному пункті – він на малюнку розташований зліва вгорі. На такому переїзді може бути використаний лише знак 1.27
  2. Залізничний переїзд зі шлагбаумом поза населеним пунктом – він на малюнку розташований справа вгорі. На такому переїзді використовуються знаки 1.27, 1.31.
  3. Залізничний переїзд без шлагбаума в населеному пункті – він на малюнку розташований зліва внизу. На такому переїзді використовуються знаки 1.28, 1.29, 1.30.
  4. Залізничний переїзд без шлагбаума поза населеним пунктом – він на малюнку розташований справа внизу. На такому переїзді можуть бути використані всі розглянуті знаки, за винятком знаку 1.27.

Нерегульований залізничний переїзд поза населеним пунктом

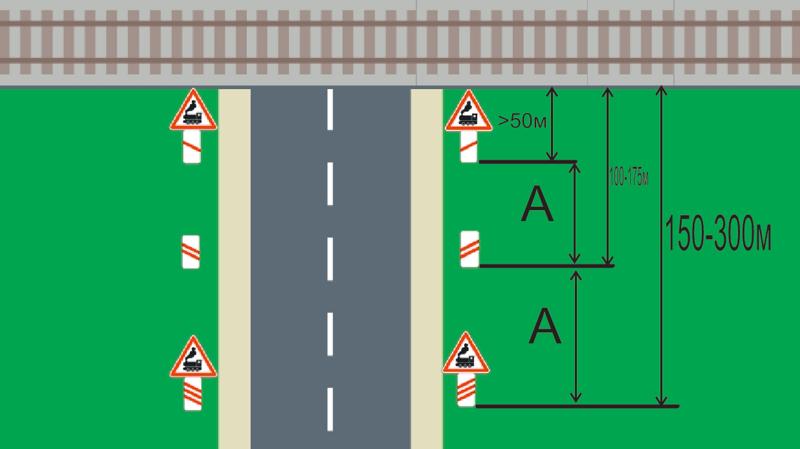

Тепер більш ретельно розглянемо, яким чином розміщуються знаки в четвертому варіанті, тобто, поза населеним пунктом, коли залізничний переїзд немає шлагбаума.

Першим по ходу руху встановлюються знаки 1.28 в парі зі знаком 1.31.1 (три рисочки), який розташовується з правої сторони дороги, та знаком 1.31.4, який розташовується з лівої сторони дороги. Тобто, знаки групи 1.31 розташовуються з обох боків дороги таким чином, щоб нахил ліній, що на них намальовані, був у бік дороги. Розглянута нами група знаків розташовується на відстані від 150 до 300 м до залізниці. Останніми по ходу руху розташовуються знаки 1.28 в парі зі знаками 1.31.3 та 1.31.6 (одна рисочка). Ця група знаків розташовується на відстані, не менш 50 м від залізниці.

Знаки 1.31.2 та 1.31.5 (з двома лініями) розташовуються окремо, рівно посередині між знаками з однією рисочкою та трьома рисочками. Тобто, знаки з двома рисочками можуть бути розташовані на відстані від 100 до 175 метрів від залізниці.

Чому це важливо знати? Тому, що в тестах ПДР є питання, пов’язані з розташуванням цих знаків, і в діючий редакції цих тестів, яка існує в 2023 році, є досить спірні питання, про які буде розказано згодом.
